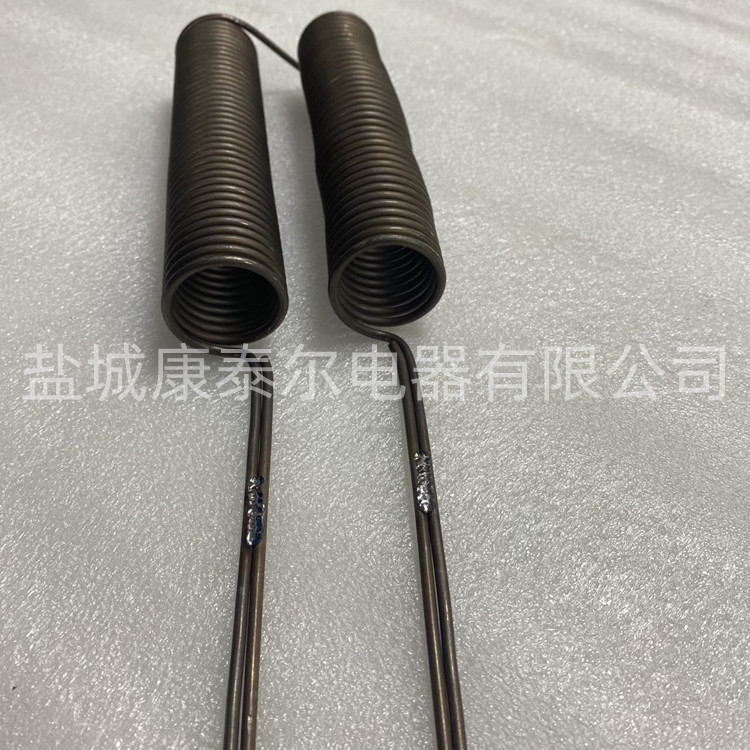

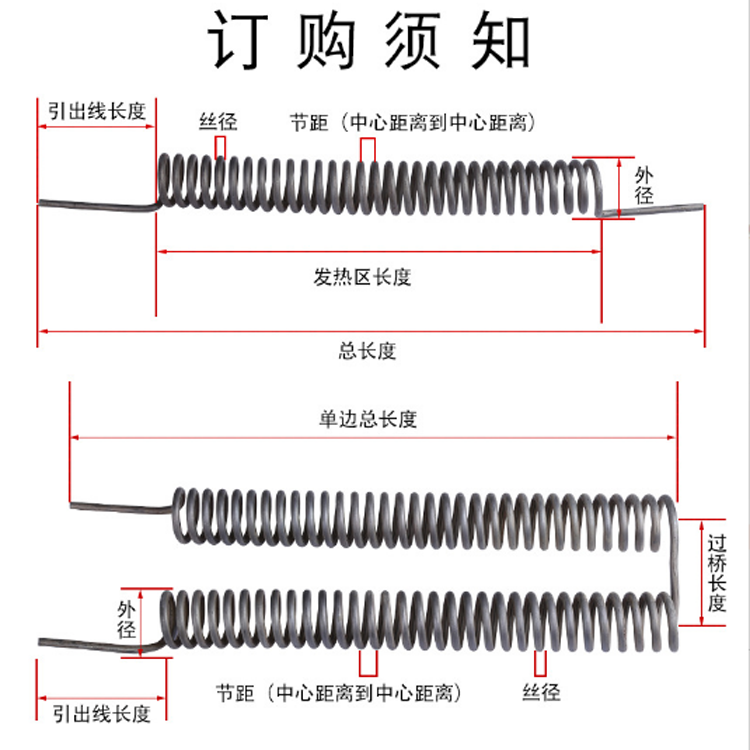

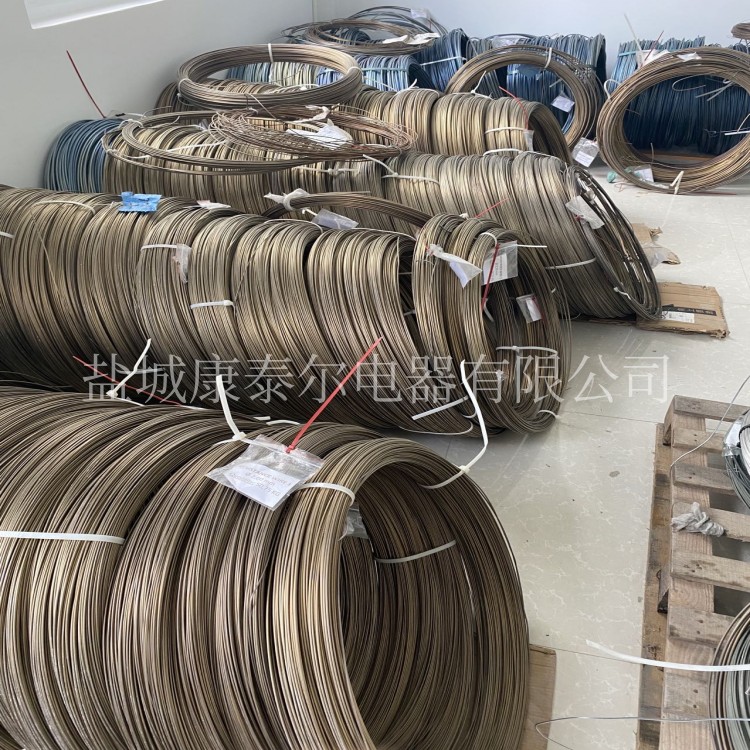

上圖是我公司拍攝的進口瑞典康泰爾A1電爐絲實物照片。
康泰爾Kanthal A-1®(Sandvik)是一種鐵素體鐵鉻鋁合金(FeCrAl合金)用于在溫度高達1400℃(2550 ℉)。該合金具有高的電阻率和良好的抗氧化性。典型應用電加熱元件在高溫熱處理爐,陶瓷,玻璃,鋼鐵,電子行業。
電熱合金可分為兩大類。鎳鉻合金在本世紀初研發成功, 很快被用于工業爐及家庭電器作發熱元件材料?堤栍30年代推出了一種嶄新的鐵鉻鋁電熱合金,這三種金屬的結合比鎳鉻合金壽命更長,操作溫度更高。
康泰爾以鎳鉻合金及鐵鉻鋁合金兩個品牌制造這兩種合金。這兩類合金各有不同特性,互有長短,分不同的級別、形狀供應。鐵鉻鋁合金一般在性能及壽命方面均優于鎳鉻合金,故此成為今時今日工業電爐金屬發熱元件的標準材料。
康泰爾進口電熱絲的最主要好處是:
• 最高溫度為1425℃2600 F,比鎳鉻合金的1250℃2280 F為高
• 較長壽命(2-4倍)
• 較高表面負荷
• 較高電阻率
• 較低密度
• 不會產生氧化物碎屑,氧化物可污染貨品及電爐,亦可能導致電熱元件及煤氣燃燒器短路或故障。對電爐使用者來說,利用康泰爾鐵鉻鋁合的結果是操作成本較低廉,耗用較少物料,壽命亦較長。
有關延長元件壽命的一些建議:
1、避免溫度變化
發熱元件(康泰爾絲)的操作壽命會隨幾句的溫度變化減低,故應該選擇一種溫度穩定的電力控制設備。
2、選擇較厚的元件(康泰爾絲)物料
物料的厚度對元件壽命有直接影響,線的直接增加,表面每單位就有更多合金成分可形成新的氧化物。因此,在特定溫度下,較粗的線狀元件(康泰爾絲)壽命比較長,同樣,較厚的帶狀壽命亦比較薄的長。
3、根據電爐大氣調整元件(康泰爾絲)的溫度
某些常見電爐大氣對發熱元件最高操作溫度的影響,由于800~950℃、1470~1740℉存在"綠蝕"的危險,所以NIKROTHAL不得用于含CO保護性大氣的電爐。在此等情況,建議使用KANTHAL®(Sandvik)合金,但發熱元件必須于1050℃1920℉預氧化7-10小時,。發熱元件應該定期進行再氧化。
4、避免固體、流體及氣體的侵蝕電爐
大氣的雜質,如油、塵埃、揮發性物質或積碳,均可以損害發熱元件。硫對所有鎳合金均有害,不同狀態的氯會破壞KANTHAL A-1®(Sandvik)及NIKROTHAL合金,金屬溶液或鹽亦可能所害發熱元件(康泰爾絲)。
|
|
Kanthal APM® |
Kanthal® |
Nikrothal |
|||||
A-1 |
AF |
D |
80 |
70 |
60 |
40 |
|||
最高工作溫度 |
℃ |
1425 |
1400 |
1300 |
1300 |
1200 |
1250 |
1150 |
1100 |
化學成份 |
Cr |
22 |
22 |
22 |
22 |
20 |
30 |
15 |
20 |
Al |
5.8 |
5.8 |
5.3 |
4.8 |
- |
- |
- |
- |
|
Fe |
其余成份 |
其余成份 |
其余成份 |
其余成份 |
- |
5% |
其余成份 |
其余成份 |
|
Ni |
- |
- |
- |
- |
其余成份 |
其余成份 |
60 |
35 |
|
電阻率20℃ |
|
1.45 |
1.45 |
1.39 |
1.35 |
1.09 |
1.18 |
1.11 |
1.04 |
密度 |
g/cm3 |
7.10 |
7.10 |
7.15 |
7.25 |
8.3 |
8.1 |
8.2 |
7.9 |
熔點 |
℃ |
1500 |
1500 |
1500 |
1500 |
1400 |
1380 |
1390 |
1390 |
抗拉強度 |
N mm-2 |
680 |
680 |
680 |
650 |
810 |
820 |
730 |
675 |
屈服強度 |
N mm-2 |
470 |
475 |
475 |
450 |
420 |
430 |
370 |
340 |
硬度 |
Hv |
230 |
230 |
230 |
230 |
180 |
185 |
180 |
180 |
斷裂延伸率 |
% |
20 |
18 |
18 |
18 |
30 |
30 |
35 |
35 |
抗蠕變強度 |
800℃ |
11 |
6 |
8 |
6 |
15 |
15 |
15 |
20 |
1000℃ |
3.4 |
1 |
1.5 |
1 |
4 |
4 |
4 |
4 |
|
磁性能 |
|
磁性(居里溫度600℃) |
無 |
無 |
輕微 |
無 |
*所提供數值適用于線徑為4mm的康泰爾合金,及線徑為1mm的鎳鉻康泰爾合金。
|
Kanthal® A-1/APM ℃ |
Kanthal AF® ℃ |
Kanthal®D |
Nikrothal 80/70 ℃ |
Nikrothal 60 ℃ |
Nikrothal 40 ℃ |
氧化:干燥空氣 |
1400 |
1300 |
1300 |
1200 |
1150 |
1100 |
濕潤空氣 |
1200 |
1200 |
1200 |
1150 |
1100 |
1050 |
中性:N2,氮氣 |
1200 |
1250 |
1150 |
1250 |
1200 |
1150 |
Ar,氬氣 |
1400 |
1300 |
1300 |
1250 |
1200 |
1150 |
放熱性: 10CO,15H2,5CO2,70N2 |
1150 |
1150 |
1100 |
1100 |
1100 |
1100 |
H2,氫氣 |
1400 |
1300 |
1300 |
1250 |
1200 |
1150 |
裂解氨氣: 75H2,25N2 |
1200 |
1200 |
1100 |
1250 |
1200 |
1150 |
真空:10-3干燥 |
1150 |
1200 |
1100 |
1000 |
900 |
900 |
a.就康泰爾電熱絲 APM而言,最高1425℃。
b.較高數值適用于預氧化材料。
c.請注意滲碳氣氛形成的“綠蝕”的危險,使用Kanthal AF®(Sandvik)或者Nikrothal 70
d.就Nikrothal 70而言,1250℃
如有疑問可以聯系沈先生:13327998738(同微信)/ 0515-8860 4822
鹽城康泰爾電器有限公司 官方網站:
1、康泰爾電器獨立網站:http://www.getcodes.org
2、康泰爾電器阿里店鋪:http://13305108671.1688.com
